電動試壓泵鋼岔管抑制系統技術采購參數
一、豐寧工程鋼岔管電動試壓泵系統技術要求：
1.作業編號：001230/PTT60。
2.圖紙?zhí)枴1a006338‐009。
3.套數：1套。
4.材料代碼：P020041232
5.鋼岔管的設計壓力為7.45兆帕，試壓水壓為6.28兆帕~ 8兆帕。
鋼岔管被封頭壓入時的充水容積約為203m3。抑制泵系統滿足以下要求
203 m3容積時，壓力不小于8Mpa，壓力過程控制要求如下：
0.1兆帕/分鐘，壓力試驗曲線見附件1(豐寧鋼支管壓力抑制工具壓力試驗)
查表)。
6.電源電壓為380V15%，502% Hz。

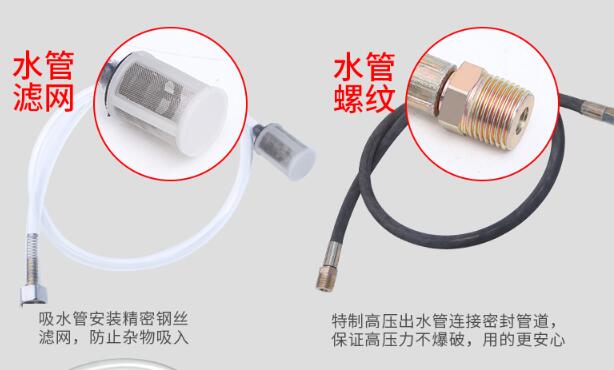

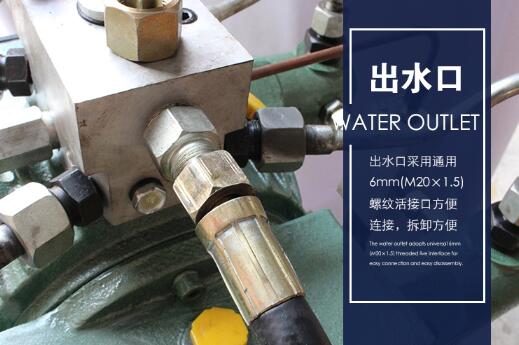

7.接口：進水口和出水口用不銹鋼管28X4連接，有6組焊接接頭或活接頭。
8.泵系統的組成如圖1所示。該系統至少包括以下組件，但不限于以下組件。
測試泵系統、控制柜(面板)等。應為完整的操作和抑制系統。
圖1:壓力泵系統的組成
9.抑壓試驗泵應便于現場安裝和維護，這在現場抑壓期間是不允許的
滲漏。
10.抑制試驗泵應提供可靠的支撐和固定，以確保安全可靠的運行，并能
靈活到可以移動。
11.抑制試驗泵的開關控制箱或控制面板操作安全可靠，控制柜(面板)。
它可以開關、進料、出料、自動控制等功能，并有相應的指示燈。
12.在正常運行期間，試驗泵裝置應便于連接、易于拆卸且密封良好。
允許漏水。
13.該泵滿足三種設備的試壓要求。
14.應提供20m三相電纜，電纜的選擇和配置應符合合同技術部分第1條的要求
第0111章相關要求(見附件2，技術規范‐第1章一般要求
Cable _摘錄)。
15.如果有特殊的連接器，應附上工具。
二、其他要求：
1.產品通過測試后，經檢驗驗收簽字后，方可出廠。
2.保修期為供貨后三年或使用后一年。
3.在用戶質量保證期內，如果產品損壞或不能正常使用，應進行二次檢驗
甲方確認試壓泵制造商對因質量原因?qū)е碌脑噳罕镁S修和更換負責。
4.在投入生產之前，制造商應提供試驗泵的詳細尺寸、流量和功率
及其他相關資料供業主審查，審查合格后方可出示。
5.制造商應提供手冊、隨附圖紙、裝箱單、合格證書和其他隨附文件
碎片。
6.制造商應提供包裝尺寸以方便交貨。
