中海油天津分公司購買了我們的進口氣動試壓泵，包括盤式記錄儀
氣動試壓泵的組成
該裝置主要由試壓泵總成和記錄儀總成組成。
1.氣動壓力測試泵的功能：
工作壓力：20300磅/平方英寸
氣源壓力：100磅/平方英寸
工作介質：清水或液壓油
錄制方式：機械式光盤刻錄機
2.1壓力測試泵組件
(1)一個撬裝底座用于安裝液壓元件，如液壓泵、閥門零件、壓力表和管道。
(2)一臺1:35低壓氣動液壓泵，1『NPT』輸入口和1/2『NPT』壓力輸出口，泵排量40.8mL/沖程。這臺泵是從美國進口的。
(3)一臺133，360，240高壓氣動液壓泵，3/8〔NPT〕出口，泵排量6.15mL/沖程。這臺泵是從美國進口的。
(4)兩個工作壓力為20000磅/平方英寸的高壓截止閥，一個用于保壓，另一個用于泄壓。這些閥門是從美國或德國進口的。

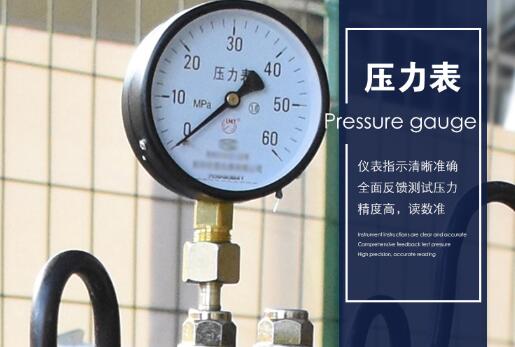

(5)0 ~ 2000巴(0 ~ 29000磅/平方英寸)范圍的OD100抗震壓力表。壓力表是德國進口的。
(6)氣源歧管，包括截止閥、壓力調節閥、過濾器、油霧噴射器和兩個用于顯示以下壓力的3360壓力表
A.氣源壓力為0 ~ 1.6兆帕(0 ~ 232磅/平方英寸)；
B.氣動泵的工作氣源為0 ~ 1.6 MPa(0 ~ 232 psi)；
(7)從美國或德國進口的爆破片。
ing: 0px; margin: 0px; font-family: 宋體; line-height: 24px;">（8） 其他必要的單向閥，泄壓閥，接頭等。
（9） 一個 1″×15m氣源管線。
（10）一根 ?6×15m/200MPa 高壓軟管. 自美國貨德國進口.
（11）一根1〞×15m吸水軟管。
（12）一套備件。
（13）一套密封件。
（14）一套工具。
（15）兩套英文資料。
2.2 圓盤記錄儀。荷蘭進口
一個固定在撬裝底坐上的圓盤記錄儀。
（1） I316不銹鋼箱體,抗候防腐。
（2） 記錄紙直徑223mm,寬度80mm。
（3） 機械彈簧轉動，1小時或4小時可調。
（4） 帶玻璃保護視窗。
（5） 精度1.0 (+/- 1%全量程).
（6） 底部接口1/2" NPT.
序號
名稱
型號
參數
原產地
圖片
低壓氣動泵
W020L
氣液比：1:35
最高輸出壓力：3600PSI
排量：40.8mL/stroke
美國
高壓氣動泵
W151L
氣液比：1:240
最高輸出壓力：23700PSI
排量：6.15mL/stroke
出廠設定壓力：20000PSI
美國
高壓截止閥
20NSS-FH9-1
工作壓力：20000PSI
接口：9/16
美國或德國
高壓單流閥
20CSS-FH9
工作壓力：20000PSI
接口：9/16
美國或德國
圓盤記錄儀
8"-488S
1. I316不銹鋼箱體,抗候防腐。
2. 記錄紙直徑223mm,寬度80mm。
3. 機械彈簧轉動，1小時或4小時可調。
4. 帶玻璃保護視窗。
5. 精度1.0 (+/- 1%全量程).
6. 底部接口1/2" NPT。
荷蘭
